ЖАҢАЛЫҚ! ГРАФИКАЛЫҚ РЕГИСТРАТОР-МУЛЬТИМЕТРЛЕР

foto 1

ГРАФИКАЛЫҚ МУЛЬТИМЕТРЛЕР НЕ ҮШІН АРНАЛҒАН

Әртүрлі жабдықтарды жөндеу және техникалық қызмет көрсету саласындағы бірқатар зерттеу міндеттерін шешу барысында, мысалы, кернеу немесе температура сияқты уақыт бойынша үздіксіз өзгеріп отыратын шамаларды тіркеу қажеттілігі жиі туындайды.

Бұрын бұл мәселені шешу үшін механикалық өздігінен жазатын құрылғылар қолданылатын, алайда микроэлектроника мен микропроцессорлық техниканың дамуымен, өлшенетін мәндерді үздіксіз тіркеп, кейін дисплейге график түрінде шығаруға қабілетті жаңа типтегі мультиметрлер жасалды. Мұндай мультиметрлерді графикалық, тіркеуші немесе Datalogger мультиметрлер деп атайды. Сондай-ақ, мәліметтерді қолмен тіркейтін мультиметрлер де бар, бірақ дисплейге графиктер мен трендтерді тек графикалық мультиметрлер ғана шығара алады.

ГРАФИКАЛЫҚ МУЛЬТИМЕТРЛЕР ШЕШЕТІН МІНДЕТТЕР

Графикалық мультиметрлер өлшенетін шамаларды белгілі бір уақыт аралығында сақтау және талдау қажет болатын түрлі міндеттерді шешу үшін қолданылады, мысалы:

Белгілі бір параметрдің тұрақтылығы жабдықтың жұмыс істеу қабілетіне әсер ететін технологиялық процестердегі тұрақсыздықты диагностикалау. Атап айтқанда, тірек кернеудің тұрақтылығы немесе эталон көзінің сипаттамаларының өзгермеуі.
Уақыт бойынша өлшенетін шамаларды бақылау, мысалы қорек кернеулері, температуралық режимдер.
Уақыт өте келе байқалатын ақауларды іздеу. Мысалы, электрондық схемада қандай да бір компоненттегі кернеудің кенеттен жоғалуын анықтау.
Электр жүйелерінің профилактикасы, баяу өзгеретін кейбір параметрлер белгілі бір компоненттерді ауыстыру немесе жөндеу қажеттігін көрсетуі мүмкін. Мысалы, аккумуляторлар немесе конденсаторлар.
Жаңадан әзірленіп жатқан электрондық құрылғыларды ұзақ уақыт жұмыс істеу сенімділігі мен тұрақтылығын бағалау үшін сынақтан өткізу.
Түрлендіргіштер мен технологиялық параметрлерді кернеуге, кедергіге немесе токқа түрлендіретін түрлі датчиктердің жұмысын тексеру және тіркеу.
Лабораториялық және білім беру зерттеулері, мұнда тіркеуші мультиметрлер процестердің динамикасын, шамалардың уақытқа тәуелділігін көрсетіп, алынған деректерді құжаттауға және тереңірек зерттеуге мүмкіндік береді.

ГРАФИКАЛЫҚ МУЛЬТИМЕТРЛЕРДІҢ ЖҰМЫС ІСТЕУ ПРИНЦИПІ

Жалпы алғанда, тіркеуші мультиметрлер баяу жайылмалы осциллографты немесе өздігінен жазатын құрылғыны еске салады, алайда айырмашылығы – уақыт бойынша ажыратымдылық құрылғының жылдамдығымен шектеледі. Әдетте мультиметрлер секундына шамамен 5 өлшеу жүргізеді, ал осциллографтар – секундына бірнеше миллион өлшеу. Бұл айырмашылық мультиметрден алынған өлшеу нәтижелерін қарапайым және қолжетімді тәсілдермен, мысалы Excel немесе Google кестелерінде өңдеуге мүмкіндік береді.

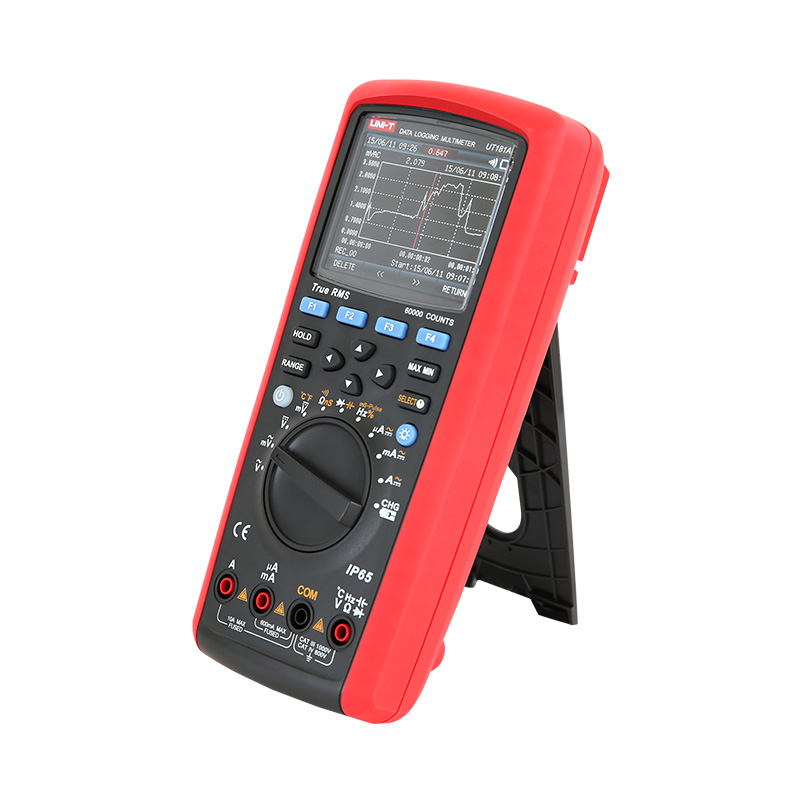

UT181A – ҚОЛЖЕТІМДІ ГРАФИКАЛЫҚ МУЛЬТИМЕТРДІҢ ҮЛГІСІ

Ut181A 2

Мысал ретінде UNI-TREND Technology компаниясы шығаратын UT181A тіркеуші графикалық Datalogger мультиметрін қарастырайық.

Құрылғы жоғары дәлдіктегі кәдімгі мультиметр сияқты жұмыс істейді, бірақ сонымен қатар өлшенетін мәндерді үздіксіз тіркеуге қабілетті. Жазу ұзақтығы пайдаланушы орнатқан өлшеу аралығына байланысты және бірнеше күннен бір айға немесе одан да ұзаққа созылуы мүмкін. Құрылғы компьютерге қосылусыз автономды жұмыс істеуге де, сондай-ақ бұрын жазылған мәндерді USB шығуымен жабдықталған оптикалық порт арқылы компьютерге экспорттауға мүмкіндік береді. Құрылғы кез келген компьютерге өлшеу нәтижелерін жіберуге және сақтауға, содан кейін осы нәтижелерді кестелерге жүктеуге мүмкіндік беретін өз бағдарламалық қамтамасыз етуімен жабдықталған. Сонымен қатар, көрсеткіштерді тікелей компьютерге жазу мүмкіндігі жүзеге асырылған. Бұл жағдайда жазу тереңдігі тек компьютердің жадымен және Excel-дің шектеулерімен ғана шектеледі. UT181A тіркеуші мультиметрі IP65 қорғау дәрежесіне ие және өнеркәсіптік әрі далалық жағдайда қолдануға жарамды.

ӨЛШЕУ ҚҰРАЛДАРЫНЫҢ ТІЗІЛІМІ

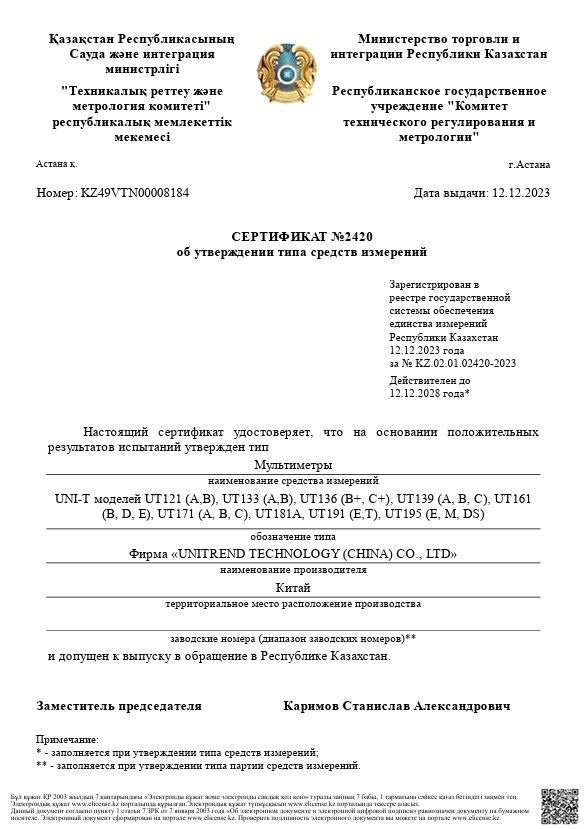

Құрылғы өлшеу құралдарының түрін бекіту бойынша мемлекеттік сынақтардан өтіп, Қазақстан Республикасының Өлшеу Құралдарының Мемлекеттік Тізіліміне енгізілген, бұл туралы сертификат куәландырады:

foto 3
